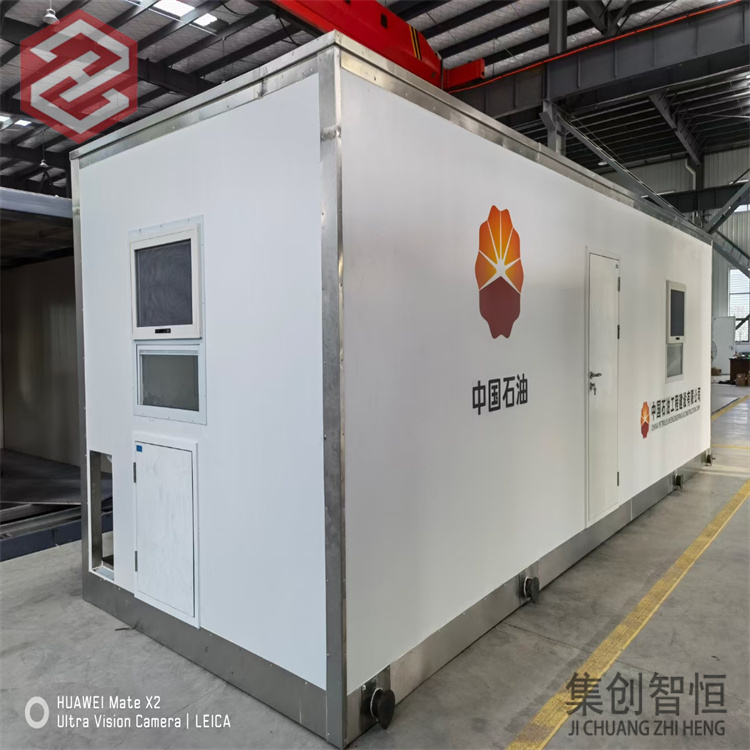

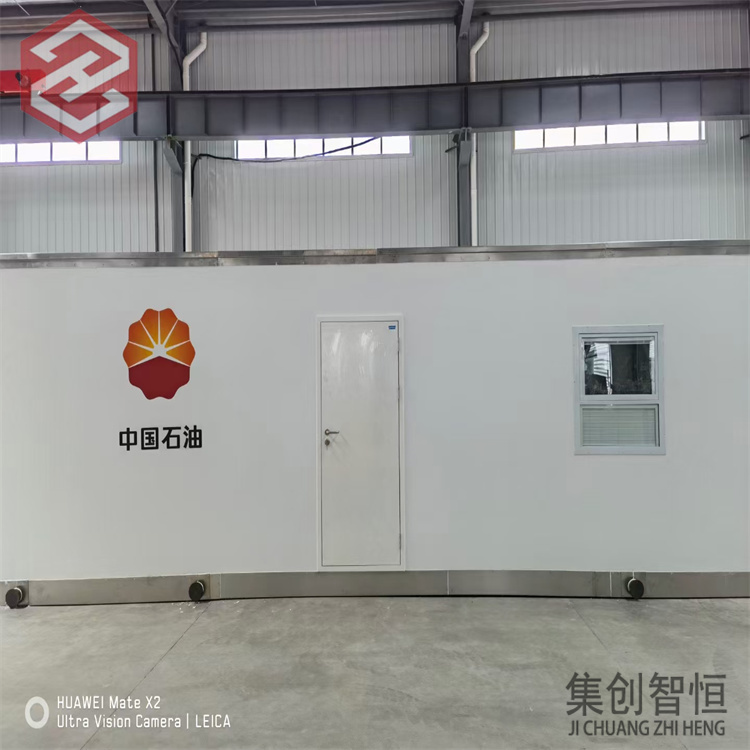

以1MW／1MWh集裝箱儲能系統為例，系統一般由儲能電池系統、監控系統、電池管理單元、專用消防系統、專用空調、儲能變流器及隔離變壓器組成，并最終集成在一個40英尺集裝箱內。

其中電池系統主要由電芯串并聯構成：首先十幾組電芯通過串并聯組成電池箱，然后電池箱通過串聯組成電池組串并提升系統電壓，最終將電池組串進行并聯提升系統容量，并集成安裝在電池柜內。

監控系統主要實現對外通訊、網絡數據監控和數據采集、分析和處理的功能，保證數據監控準確、電壓電流采樣精度高、數據同步率及遙控命令執行速度快；電池管理單元擁有高精度的單體電壓檢測與電流檢測功能，保證電芯模塊的電壓均衡，避免電池模塊間產生環流，影響系統運行效率。

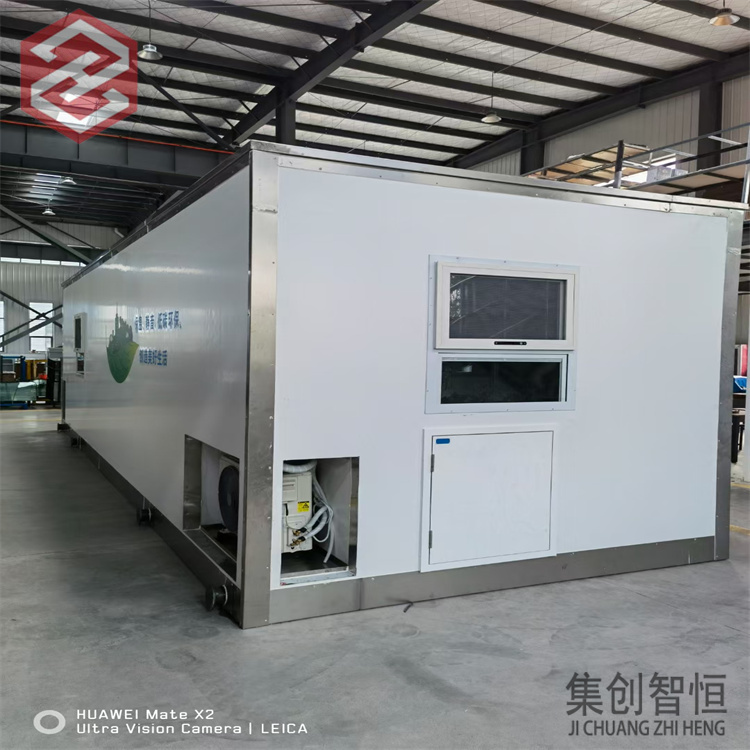

為了保證系統的安全，集裝箱內配置了專用的消防及空調系統，其中消防系統通過煙霧傳感器、溫度傳感器、濕度傳感器、應急燈等安全設備感知火警，并自動滅火；專用空調系統根據外部環境溫度，通過熱管理策略控制空調冷熱系統，保證集裝箱內溫度處于合適區間，延長電池使用壽命。
